استراکچر پنل خورشیدی؛ راهنمای انتخاب سازه مناسب برای سیستم خورشیدی

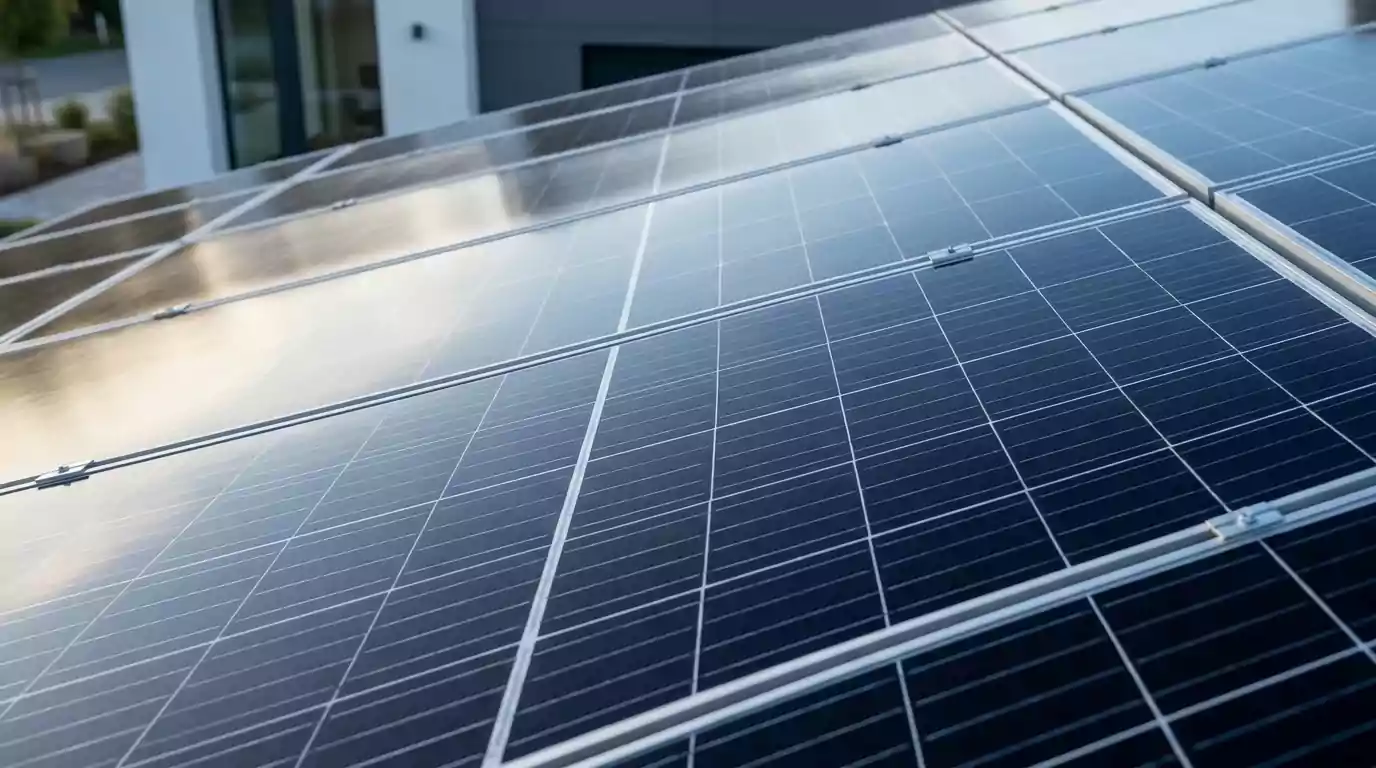

استراکچر پنل خورشیدی مجموعه‌ای از پایه‌ها، پروفیل‌ها و اتصالات است که پنل‌های فتوولتائیک را روی زمین، پشت‌بام یا سایر سطوح نگه می‌دارد. این سازه باید علاوه بر تثبیت پنل‌ها در موقعیت مناسب، وزن تجهیزات و نیروهای ناشی از باد و برف را به سطح زیرین منتقل کند. انتخاب درست آن بر ایمنی، دوام و سهولت نگهداری سیستم خورشیدی تأثیر دارد. برای خرید سازه مناسب، باید نوع محل نصب، شرایط اقلیمی، مشخصات پنل‌ها و ظرفیت باربری بستر را هم‌زمان بررسی کرد.
سازه نگهدارنده پنل چه کاربردی دارد؟
پنل خورشیدی برای نصب مطمئن به تکیه‌گاهی نیاز دارد که موقعیت، شیب و فاصله آن از سطح نصب را حفظ کند. سازه نگهدارنده این وظیفه را بر عهده دارد و مسیر انتقال نیرو از پنل به سقف یا فونداسیون را فراهم می‌کند.
طراحی مناسب همچنین به ایجاد فضای کافی برای تهویه پشت ماژول‌ها، دسترسی به تجهیزات و مدیریت کابل‌ها کمک می‌کند. جانمایی سازه نیز باید با آرایش پنل‌ها هماهنگ باشد تا سایه‌اندازی ردیف‌ها و موانع اطراف، تولید برق را تا حد امکان محدود نکند.
انواع استراکچر پنل خورشیدی بر اساس محل نصب
انتخاب نوع سازه از بررسی فضای پروژه شروع می‌شود. پشت‌بام ساختمان مسکونی، سقف سوله و زمین نیروگاه، هرکدام محدودیت‌ها و الزامات متفاوتی دارند.content_copy
| نوع سازه | کاربرد رایج | مهم‌ترین نکته انتخاب |
|---|---|---|
| سقفی روی بام تخت | ساختمان‌های مسکونی، اداری و تجاری | ظرفیت باربری سقف و روش مهار |
| سقفی روی بام شیب‌دار | سوله‌ها و ساختمان‌های دارای سقف شیب‌دار | سازگاری اتصال با پوشش و سازه سقف |
| زمینی | نیروگاه‌ها، مزارع و زمین‌های آزاد | وضعیت خاک، فونداسیون و فاصله ردیف‌ها |
| سایبان خورشیدی | پارکینگ‌ها و محوطه‌های باز | ارتفاع آزاد، دهانه‌ها و بارگذاری سازه |
در بام تخت می‌توان بسته به طراحی از اتصال مکانیکی، سیستم وزنه‌ای یا ترکیبی از آن‌ها استفاده کرد. سیستم وزنه‌ای برای مقابله با لغزش و بلندشدگی به وزن محاسبه‌شده متکی است؛ بنابراین بررسی توان تحمل بار سقف ضروری است.
در سقف شیب‌دار، نوع پوشش تعیین می‌کند چه اتصالی مناسب باشد. برخی سقف‌های درزایستاده امکان استفاده از بست اختصاصی بدون سوراخ‌کاری پوشش را دارند، اما این راهکار برای تمام سقف‌های فلزی قابل تعمیم نیست.
در نصب زمینی، انتخاب پایه کوبشی، شمع پیچی یا فونداسیون بتنی به شرایط خاک و محاسبات پروژه وابسته است.
تفاوت سازه ثابت، قابل تنظیم و ردیاب
استراکچر پنل خورشیدی از نظر حرکت و تنظیم زاویه نیز به چند گروه تقسیم می‌شود. در مدل ثابت، زاویه پنل‌ها هنگام نصب تعیین می‌شود و معمولاً در بهره‌برداری تغییر نمی‌کند. این ساختار اجزای متحرک کمتری دارد و نگهداری آن ساده‌تر است.
مدل قابل تنظیم امکان تغییر دستی زاویه را در محدوده طراحی‌شده فراهم می‌کند. استفاده از این قابلیت به برنامه نگهداری و دسترسی ایمن نیاز دارد.
ردیاب خورشیدی با حرکت دادن پنل‌ها، جهت آن‌ها را متناسب با موقعیت خورشید تغییر می‌دهد. این سیستم در شرایط مناسب می‌تواند انرژی بیشتری تولید کند، اما هزینه تجهیزات، تعمیرات و نیازهای کنترلی آن نیز باید در ارزیابی اقتصادی لحاظ شود.
جنس استراکچر پنل خورشیدی چه اهمیتی دارد؟
جنس مقاطع و کیفیت پوشش محافظ بر وزن، دوام و هزینه سازه اثر می‌گذارند. آلومینیوم و فولاد گالوانیزه از گزینه‌های متداول هستند، اما انتخاب میان آن‌ها باید بر اساس طراحی و محیط بهره‌برداری انجام شود.
پروفیل آلومینیومی وزن کمتری دارد و در بسیاری از محیط‌ها مقاومت مناسبی در برابر خوردگی نشان می‌دهد. بااین‌حال، ظرفیت باربری آن به آلیاژ، شکل مقطع، ضخامت و فاصله تکیه‌گاه‌ها وابسته است.
فولاد گالوانیزه نیز برای ساخت پایه‌ها و مقاطع باربر کاربرد دارد. دوام آن به کیفیت پوشش روی، شرایط محیطی و وضعیت لبه‌ها و محل‌های برش وابسته است.
در محیط‌های ساحلی، مرطوب یا صنعتی باید سازگاری فلزات و احتمال خوردگی گالوانیکی بررسی شود. انتخاب پیچ، مهره و قطعات واسط باید با مشخصات سیستم هماهنگ باشد؛ ظاهر سالم قطعات به‌تنهایی معیار کافی برای دوام بلندمدت نیست.
اجزای اصلی سازه نگهدارنده
شناخت قطعات به مقایسه دقیق‌تر پیشنهادهای خرید کمک می‌کند. اجزای متداول این سیستم عبارت‌اند از:
- پایه و ستون: انتقال نیروها به سقف یا فونداسیون.
- ریل و پروفیل: ایجاد تکیه‌گاه برای نصب و هم‌راستاسازی پنل‌ها.
- کلمپ میانی و انتهایی: مهار فریم پنل در محل‌های مجاز.
- براکت و رابط: اتصال مقاطع و تکمیل هندسه سازه.
- مهاربند: تأمین پایداری و کنترل تغییرشکل، در صورت نیاز طراحی.
- انکر و مجموعه اتصال به بستر: انتقال نیرو به سازه ساختمان یا پی.
- تجهیزات هم‌بندی و ارت: برقراری اتصال الکتریکی حفاظتی مطابق طرح.

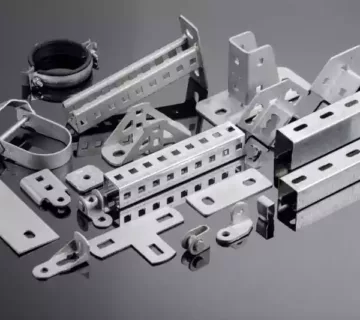

در برخی طرح‌ها از پروفیل سی‌چنل و اتصالات مدولار استفاده می‌شود. مناسب‌بودن این قطعات باید با بررسی ظرفیت مقطع، اتصالات و پوشش محافظ تأیید شود.
معیارهای انتخاب استراکچر پنل خورشیدی
اولین معیار، مشخصات واقعی پنل است. طول، عرض، وزن، ضخامت فریم و نواحی مجاز اتصال باید از دیتاشیت و راهنمای نصب همان مدل استخراج شوند. دو پنل با توان یکسان ممکن است ابعاد یا الزامات نصب متفاوتی داشته باشند.
معیار بعدی، بارگذاری محل پروژه است. باد علاوه بر فشار، می‌تواند نیروی مکش و بلندشدگی ایجاد کند. ارتفاع ساختمان، موقعیت پنل‌ها روی بام، شیب نصب و شرایط اطراف بر این نیروها اثر دارند. بار برف و سایر بارهای مرتبط نیز باید طبق ضوابط قابل اعمال پروژه محاسبه شوند.
ظرفیت بستر نصب اهمیت مشابهی دارد. روی پشت‌بام باید مسیر انتقال نیرو و تحمل سازه موجود مشخص باشد. در زمین نیز ویژگی‌های خاک، مقاومت بیرون‌کشیدگی پایه‌ها و نشست احتمالی بررسی می‌شوند.
زاویه نصب و فاصله ردیف‌ها چگونه تعیین می‌شود؟
زاویه مناسب برای همه پروژه‌ها یکسان نیست. عرض جغرافیایی، هدف تولید سالانه یا فصلی، محدودیت فضا، جهت سقف و شرایط سایه‌اندازی بر انتخاب آن اثر می‌گذارند.
در طراحی استراکچر پنل خورشیدی، افزایش شیب باید همراه با بررسی بار باد، فاصله ردیف‌ها و تعداد پنل قابل نصب ارزیابی شود. زاویه‌ای که برای دریافت تابش مناسب است، ممکن است در یک بام محدود باعث کاهش تعداد ماژول‌ها شود.
فاصله ردیف‌ها نیز به ارتفاع پنل، شیب، موقعیت خورشید و میزان سایه قابل قبول وابسته است. تعیین این فاصله با یک عدد ثابت برای تمام شهرها و پروژه‌ها، مبنای دقیقی ندارد.
نکات اجرایی نصب و نگهداری
کیفیت اجرای استراکچر پنل خورشیدی باید با کیفیت طراحی آن هماهنگ باشد. محل کلمپ‌ها، میزان درگیری آن‌ها با فریم و گشتاور بستن پیچ‌ها باید مطابق دستورالعمل سازندگان پنل و سیستم نصب انتخاب شود.
در اتصال به سقف، آب‌بندی باید با نوع پوشش و جزئیات اجرایی آن سازگار باشد. همچنین در ریل‌های بلند، انبساط و انقباض حرارتی باید طبق راهنمای سیستم در نظر گرفته شود.
کابل‌ها باید مهار شوند و با لبه‌های تیز یا نقاط تجمع آب تماس نامناسب نداشته باشند. اتصال فلزی قطعات نیز به‌تنهایی تضمین‌کننده هم‌بندی الکتریکی معتبر نیست.
پس از بهره‌برداری، بازدید دوره‌ای اتصالات، پوشش محافظ، وضعیت آب‌بندی و تغییرشکل احتمالی قطعات به شناسایی زودهنگام مشکلات کمک می‌کند. برنامه بازدید باید با شرایط محیط و دستورالعمل تجهیزات هماهنگ باشد.
قیمت استراکچر پنل خورشیدی به چه عواملی بستگی دارد؟
قیمت سازه تنها تابع تعداد پنل‌ها یا وزن آهن مصرفی نیست. نوع مقاطع، جنس و پوشش قطعات، ارتفاع نصب، بارگذاری طراحی و پیچیدگی اجرا بر هزینه نهایی اثر دارند.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- ابعاد، تعداد و آرایش پنل‌ها؛
- جنس، ضخامت و هندسه پروفیل‌ها؛
- نوع و کیفیت پوشش ضدخوردگی؛
- روش اتصال به سقف یا نوع فونداسیون؛
- تعداد و مشخصات کلمپ‌ها، براکت‌ها و مهاربندها؛
- هزینه طراحی، حمل و نصب.
برای مقایسه پیشنهادها، محدوده تأمین باید یکسان باشد. مشخص کنید قیمت شامل اتصالات، فونداسیون، حمل و اجرا می‌شود یا صرفاً مربوط به قطعات فلزی است. پیشنهاد ارزان‌تر زمانی قابل ارزیابی است که مشخصات فنی و ظرفیت طراحی آن نیز روشن باشد.
اطلاعات موردنیاز برای استعلام خرید
برای دریافت پیشنهاد دقیق استراکچر پنل خورشیدی، محل پروژه، نوع سقف یا زمین، تعداد و مدل پنل‌ها، نقشه چیدمان و ارتفاع موردنظر را آماده کنید. تصاویر محل و اطلاعات سازه موجود نیز به بررسی اولیه کمک می‌کنند، اما جایگزین بازدید یا محاسبات لازم نیستند.
از تأمین‌کننده، نقشه مونتاژ، مشخصات جنس و پوشش، فهرست قطعات و مبنای بارگذاری را بخواهید. این اطلاعات امکان بررسی سازگاری محصول با پروژه و برآورد هزینه واقعی اجرا را فراهم می‌کند.
آیا می‌توان از یک سازه برای همه پنل‌ها استفاده کرد؟
فقط در صورتی که محدوده ابعادی، ضخامت فریم، محل کلمپ‌ها و ظرفیت باربری سیستم با پنل انتخابی سازگار باشد. یکسان‌بودن توان نامی پنل‌ها برای تأیید سازگاری کافی نیست.
آیا نصب بدون سوراخ‌کاری سقف امکان‌پذیر است؟
در برخی بام‌های تخت با سیستم وزنه‌ای و بعضی سقف‌های درزایستاده با بست اختصاصی امکان‌پذیر است. انتخاب این روش به تأیید ظرفیت سقف، مقاومت در برابر باد و سازگاری با پوشش بستگی دارد.
آیا انتخاب سازه مناسب تولید برق را افزایش می‌دهد؟
سازه به‌صورت مستقیم برق تولید نمی‌کند، اما با فراهم‌کردن جهت و زاویه مناسب، فاصله لازم برای تهویه و چیدمان صحیح پنل‌ها می‌تواند به عملکرد بهتر سیستم کمک کند.
